Стойка телескопическая для опалубки TeaM оцинкованная 4,9 м

Стойка телескопическая для опалубки TeaM оцинкованная 4,9 м

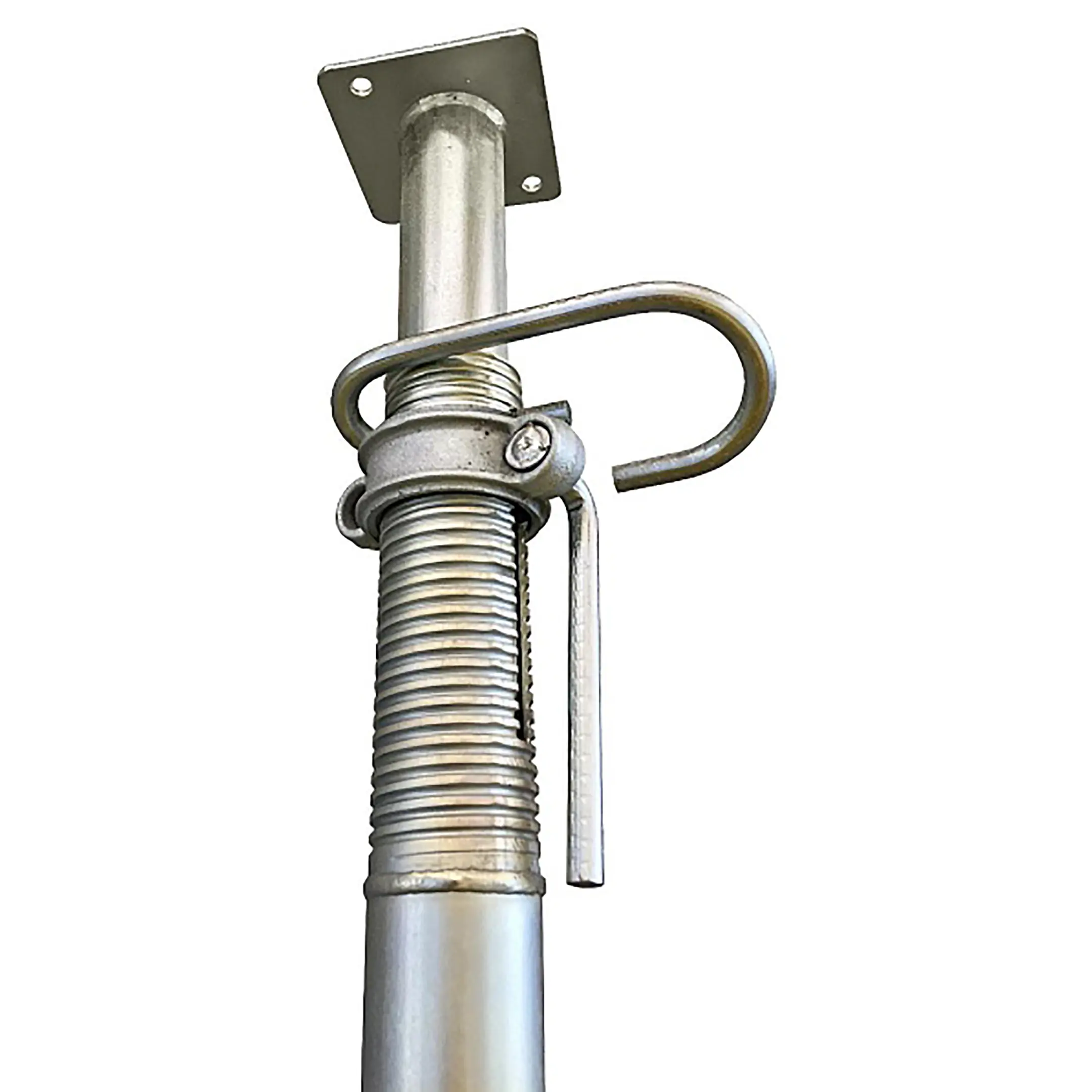

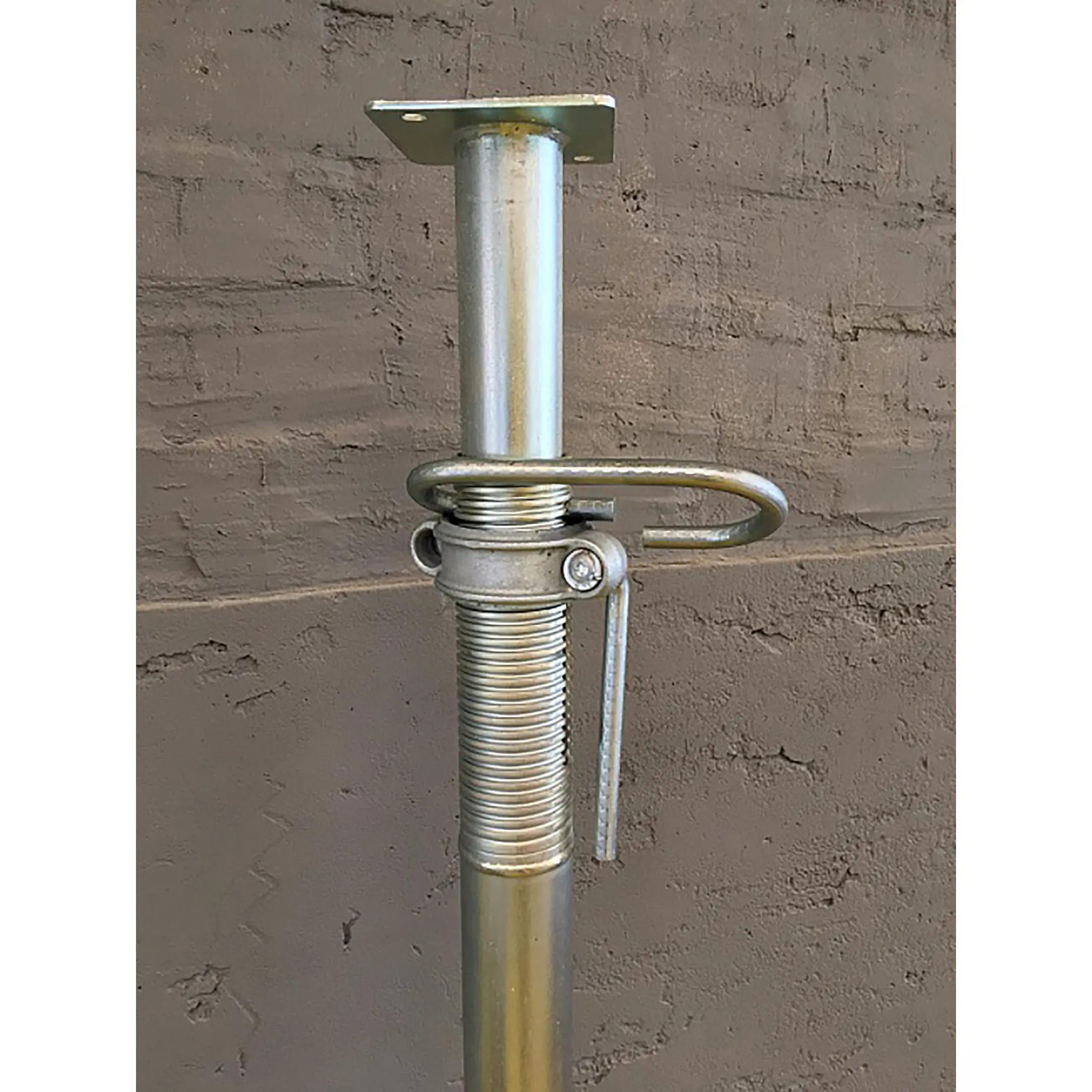

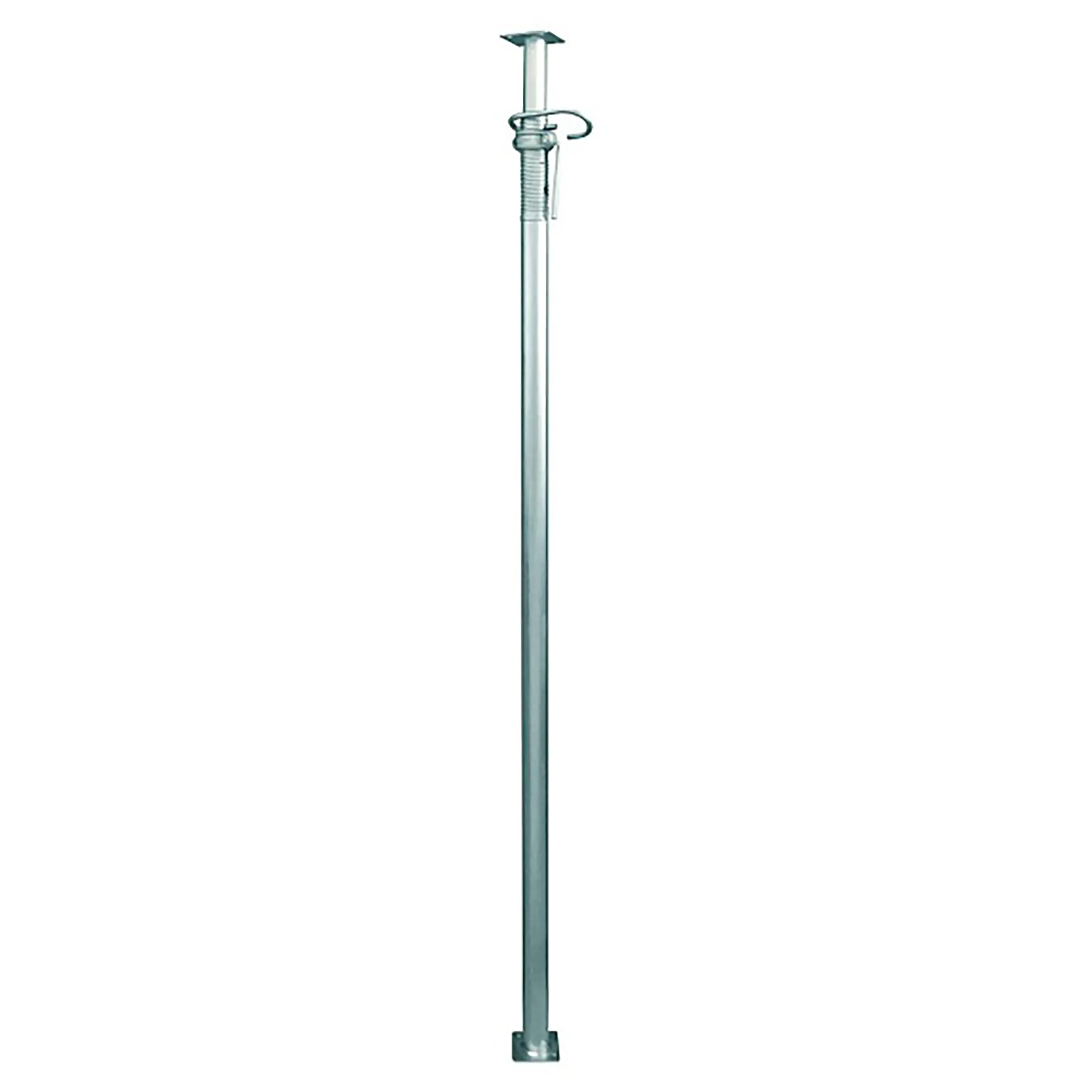

Изготовлена из двух стальных труб 60 и 48 мм с толщиной стенки металла 2,5 и 2 мм соответственно. Нижняя (более широкая) имеет опорную площадку для устойчивости. На нее накручивается опорная гайка и вставляется телескопическая труба меньшего диаметра с прорезями по всей длине. Фиксация нужной длины стойки выполняется крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку.

Минимальная высота данной модели стойки – 3,36 метра, максимальная – 4,9 метра. Чем выше вы выдвигаете стойку, тем меньше на нее должна быть нагрузка. Точные значения для каждого положения высоты указаны в паспорте изделия.

Для того, чтобы собрать опалубочную конструкцию перекрытия, кроме телескопической стойки-домкрата вам понадобятся:

• Ламинированная фанера (не менее 15 мм толщиной).
• Двутавровая деревянная балка.

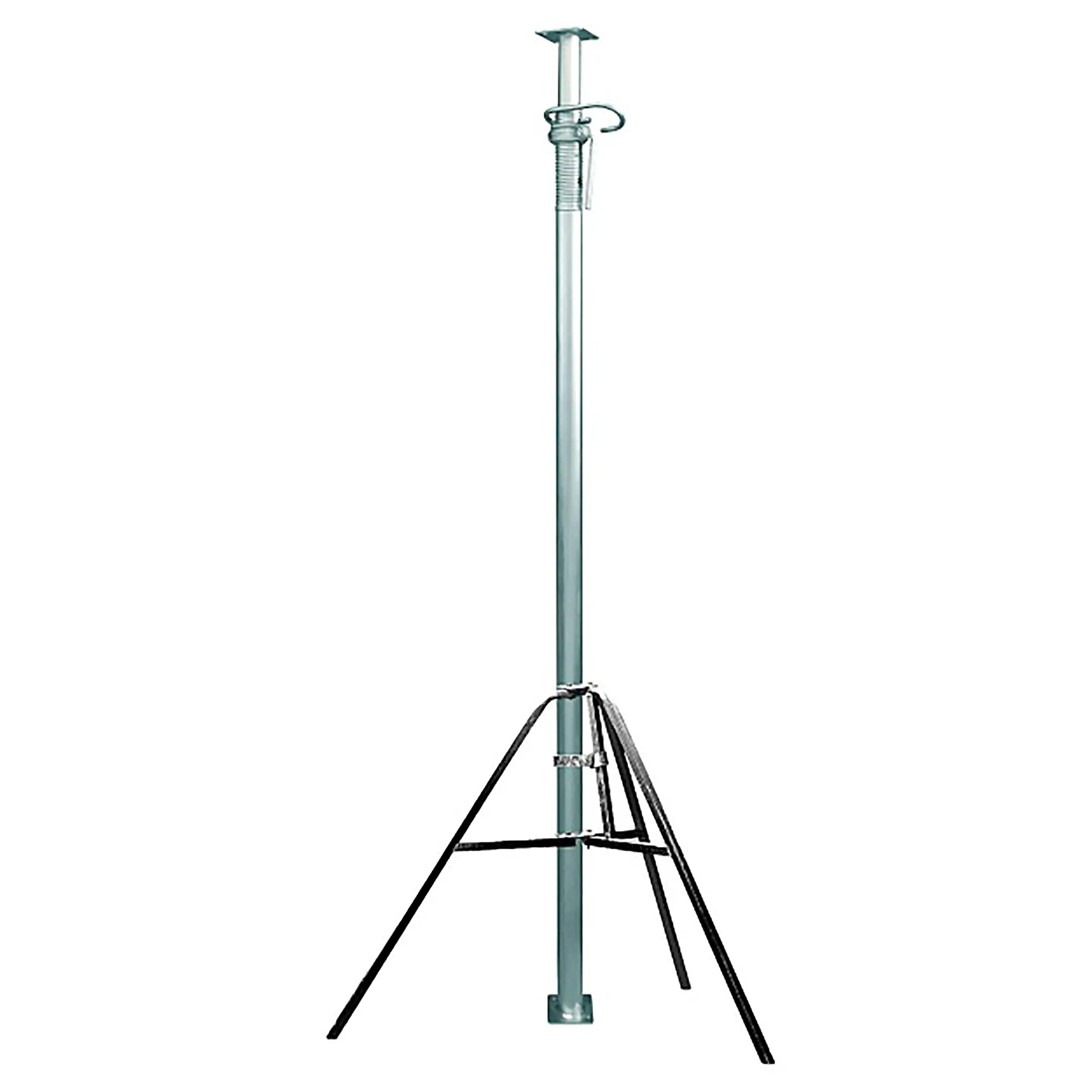

• Тренога (для обеспечения устойчивости стойки).
• Унивилка (для размещения двутавровой балки и фанеры).

Порядок монтажа телескопических стоек на строительной площадке

1. На площадке, подготовленной в соответствии с ППР объекта, устанавливается тренога. При этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности.
2.  Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку.
3. После установки телескопических стоек в треноги, все стойки под опалубку выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке
• Продольная (нижняя) балка укладывается в унивилку.
• Поперечная балка или брус (верхняя) укладывается на продольную.
• С помощью гайки стойки по уровню производится точная юстировка опалубочного стола.
• После точной юстировки производится монтаж фанеры.

Монтаж телескопических стоек для опалубки производится специальным инструментом, не допускается применение кувалд, ломов. Монтаж стоек с отклонением от ППР или без ППР запрещается.

В комплектацию товара входит только стойка опалубки. Тренога и унивилка приобретаются отдельно. Изображения стойки опалубки в сборе представлены исключительно для ознакомления с правильной сборкой и установкой стойки-домкрата.
